DL1 + DL2 + DL6 + DL7 Typenreihen mit LTC Technologie

DL1 + DL2 + DL6 + DL7 Typenreihen mit LTC Technologie Membran-Druckmittler für Food/PStandard-Ausführung nach DIN 11851, IDF und SMS -> Datenblatt D5-025 von LABOM

Geeignet für den Anbau an Druckmessgeräte mit Rohrfedermesssystem und an Druckmessumformer. Dieser Membran-Druckmittler wird in erster Linie in den Bereichen der Lebensmittelindustrie, Pharmazie und Biotechnik zur totraumfreien Druckmessung eingesetzt.

DL1 + DL2 + DL6 + DL7 Typenreihen mit LTC Technologie, Membran-Druckmittler für Food/PStandard-Ausführung nach DIN 11851, IDF und SMS -> Datenblatt D5-025 von LABOM

Vorteile

  • Frontbündige Trennmembran aus Edelstahl, laserverschweißt
  • Alternativ mit verstärkter Membran in LTC-Technologie (reduzierter Temperatureinfluss)
  • Volumenoptimiertes Membranbett
  • Totraumfreie Ausführung
  • Systemfüllungen für unterschidliche Anwendungen
  • Messgeräteanschluss
  • -direkt verschweißt
  • - direkt verschraubt
  • - mit Temperaturentkoppler
  • - mit Fernleitung

  • Option:

  • Zertifikate - Materialzeugnis nach EN 102043.1
  • Elektropolierung (messstoffberührte Teile)
  • Oberflächenqualität gemäß Hygieneausführung
  • Sonderwerkstoffe auf Anfrage

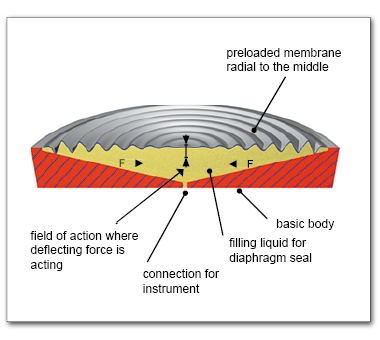

Schematische Ansicht vom LTC Membran - Niedrigtemperatur Coeffizient

Schematische Ansicht vom LTC Membran - Niedrigtemperatur Coeffizient

Funktion DL1 + DL2 + DL6 + DL7 Typenreihen mit LTC Technologie

Druckmittler sind Trennvorlagen für Druckmessgeräte, die verhindern, dass die Substanz, deren Druck gemessen werden soll, in das Messsystem gelangt. Dadurch schützen sie die Messgeräte vor aggressiven, hochviskosen oder erstarrenden Messstoffen sowie hohen Messstofftemperaturen, ermöglichen hygienische Prozessanbindungen, dämpfen Messdruckschwankungen und Druckspitzen. Sie schaffen ferner Abhilfe bei einer ungünstigen Lage der Druckmessstelle und ermöglichen den Einsatz der Druckmessgeräte in explosionsgefährdeten Bereichen der Zone O sowie eine totraumfreie Messstellenanordnung.

Die Bauform von Druckmittlern kann stark variieren, je nachdem, welche Messaufgabe sie unterstützen. Drei Grundkomponenten lassen sich jedoch an jedem Druckmittler identifizieren. Besonders wesentlich für die schützende Funktion des Geräts ist die Membran, eine dünne Folie, die das Messgerät vom Medium im Prozessbehälter oder -rohr abschirmt, ohne die Druckübertragung zu behindern. Eingespannt ist die Membran in den Druckmittlergrundkörper, der daher auch als Membrankörper bezeichnet wird. Dieser muss über einen passenden Prozessanschluss verfügen, damit er in das zu messende System integriert werden kann. Um den an der Membran anliegenden Prozessdruck auf das Messelement zu übertragen, wird eine Druckübertragungsflüssigkeit (Druckmittlerflüssigkeit) benutzt.

Aufgaben des Druckmittlers:

  • Schutz des Messgerätes vor aggressiven, korrosiven, abrasiven, viskosen oder erstarrenden Medien
  •  Schutz des Messgerätes vor extremen Prozesstemperaturen oder Temperaturschwankungen
  •  Schutz des Messgerätes vor starken Vibrationen sowie Druckspitzen und -pulsationen (mittels zusätzlicher Fernleitung)
  •  Schutz des Mediums vor Verunreinigungen, durch Vermeidung von Toträumen, Spalten und Ecken
  •  Räumliche Trennung von Messstelle und Messgerät durch Fernleitungen



LTC-MEMBRAN

Um auch für Edelstahlmembranen eine Version mit geringster Temperaturempfindlichkeit anbieten zu können, wurde die LTC-Membran (Low Temperature Coefficient) entwickelt. Aufgrund eines speziellen Fertigungsverfahrens hat sie zwei stabile Positionen: die obere und die untere Nulllage. Zwischen diesen Nulllagen kann die Membran praktisch rückwirkungsfrei ausgelenkt werden. Die LTC-Membran reduziert den Temperaturfehler um bis zu 70% gegen- über einer Edelstahlmembran mit Sinuskontur. Sie ist sehr unempfindlich gegenüber mechanischen Einwirkungen und bietet zusätzlich die Möglichkeit, sehr dicke Membranen (bis 200µm) einzusetzen. Die LTC-Membran kann mit allen Druckmittlern mit flacher Edelstahlmembran kombiniert werden.

Technische Daten und Bestellangaben siehe Datenblatt D5-025

Anwendungsbeispiele DL1 + DL2 + DL6 + DL7 Typenreihen mit LTC Technologie

Einsatzgebiete

  • Lebensmittelindustrie
  • Pharmazie
  • Biotechnologie

Typenreihen

  • DL2100-..
  • DL2200-..
  • DL2300-..
  • DL2400-..
  • DL2500-..
  • DL2600-..
  • DL2700-..
  • DL1100-..
  • DL1200-..
  • DL1300-..
  • DL1400-..
  • DL1500-..
  • DL1600-..
  • DL1700-..
  • DL7100-..
  • DL7200-..
  • DL7300-..
  • DL7400-..
  • DL7500-..
  • DL6100-..
  • DL6200-..
  • DL6300-..
  • DL6400-..
  • DL6500-..
  • DL7110-..
  • DL7210-..
  • DL7310-..
  • DL7410-..
  • DL7510-..
  • DL6110-..
  • DL6210-..
  • DL6310-..
  • DL6410-..
  • DL6510-..

Bestellbeispiel:

DL2300 - A4007 - L22 - ..

Verschiedene technische Möglichkeiten siehe bitte Datenblatt D5-025
