HP1200 - Typenreihe

HP1200 - Typenreihe SCHUTZROHR FÜR WIDERSTANDSTHERMOMETER MINITHERM - Datenblatt T5-051 von LABOM

In verschiedenen Anwendungen für:
Prozessanschluss ohne Verschraubung, Gewindeanschluss, Nutüberwurfmutter, Clampanschluss, Varivent Schnellverschluss, NEUMO BioControl Gehäuseanschlussflansch, mit Einschweißkugel, zum Einschweißen
Ausführung mit Feldgehäuse
Ausführung mit Steckeranschluss
Montage mit Widerstandsthermometer MiniTherm GA2730 siehe Datenblatt T5-051

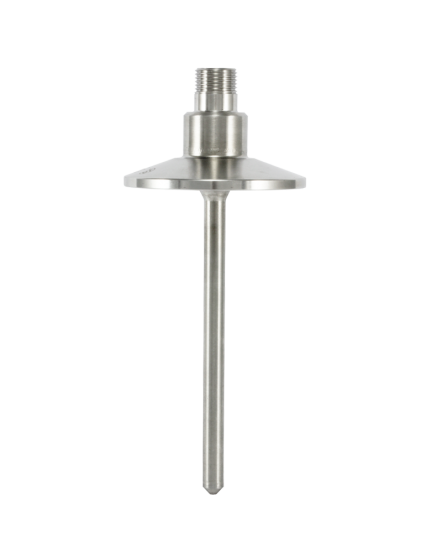

HP1200 - Typenreihe, SCHUTZROHR FÜR WIDERSTANDSTHERMOMETER MINITHERM - Datenblatt T5-051 von LABOM

Vorteile

    • Für Widerstandsthermometer MiniTherm, Typenreihe GA2730
    • Material Edelstahl W.- Nr. 1.4404 (316L)
    • Instrumentenanschluss M12 × 1
    • Diverse Prozessanschlüsse für Food/Pharma/Biotechnik
    • Statischer Prozessdruck: Schutzrohr: max. 60 bar bei max. 200 °C
    • Statischer Prozessdruck: Prozessanschluss: gem. Norm des jew. Anschlusses

    • Optionen

    • Für hyg. Anwendungen: Oberflächenrauigkeit Ra ≤ 0,8 µm + Schweißnaht ≤ 1,6 µm
    • Materialzeugnis nach DIN EN 10204-3.1
    • Schutzrohr mit verjüngter Spitze
    • Elektropolierung
    • Fühlerboden mit Wärmeleitpaste
EX-Bereich

Funktion HP1200 - Typenreihe

Technische Daten

Temperaturaufnehmer: GA2730, Datenblatt T4-017 Verschraubung: Überwurfmutter M12 x 1 mit Federanpresssystem für eine optimale Wärmeübertragung

  • Ansprechzeit:

  • Im Schutzrohr 6 x 1 mm:
  • ohne Wärmeleitpaste t90 = 15 s
  • mit Wärmeleitpaste t90 = 6 s
  • Im Schutzrohr mit verjüngter Spitze:
  • ohne Wärmeleitpaste t90 = 8 s
  • mit Wärmeleitpaste t90 = 4 s



  • L = Gesamtlänge Schutzrohr
  • l1 = Einbaulänge Messeinsatz

  • Berechnung der Einbaulänge Messeinsatz für:

  • Steckeranschluss: l1 = L – 8 mm
  • Feldgehäuse: l1 = L l5 = l1 + 48 mm



Anwendungsbeispiele HP1200 - Typenreihe

Bestellbeispiel:

HP1200 – B1410 – E1050 - G11

Die möglichen Varianten entnehmen Sie bitte den Bestellangaben vom Datenblatt T5-051
