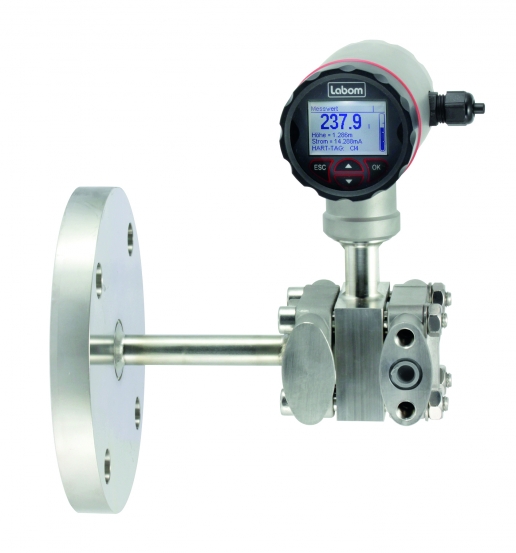

CI4400 LEVEL, Pascal Typenreihe Füllstandsmessumformer mit +seitig angebautem Druckmittler -> Datenblatt F2-012 von LABOM
Mit dem PASCAL Ci4 kann an offenen als auch drucküberlagerten Tanks gemessen werden.
Der Messwert kann als Füllhöhe, -volumen oder -gewicht angezeigt werden. Zudem unterstützt PASCAL Ci4 das Auslitern eines Tanks mit einem geführten Menü.
Mit wenigen Schritten lässt sich dabei die Tankform abbilden, sodass aufwendiges Berechnen von Höhe und Literzahl in komplizierten Tabellen entfällt.
Auf Wunsch errechnet das Gerät aus einer ermittelten Füllhöhe die Dichte des Tankinhalts.
Der PASCAL Ci4 für Füllstand verfügt wie die anderen Geräte der Ci4-Familie über eine zertifizierte SIL2-gerechte Geräte- und Softwarearchitektur sowie ATEX- und IECEX-Zulassungen. Er liefert ein Ausgangssignal von 4…20 mA mit einer Genauigkeit von 0,1 Prozent. Sein robustes Edelstahlgehäuse erreicht je nach Ausführung eine Schutzart von IP65/IP67 oder IP69K.
Ziel der Neuentwicklung war es, den gleichen Bedienkomfort und intuitiven Zugang zu erreichen wie für die Druckmessung mit den anderen Messumformern der Reihe PASCAL Ci4.
Durch das LABOM-Baukastensystem kann auch der neue PASCAL Ci4 in Druckausführung mit allen Druckmittlern des Herstellers kombiniert werden.
So stehen für messstoffberührte Flächen alle Sondermaterialien wie Hastelloy oder Tantal sowie eine vakuumfeste PTFE-Beschichtung zur Verfügung.
Die Differenzdruckausführungen für drucküberlagerte Tanks können mit Kapillaranschluss oder plusseitig angebautem Druckmittler geliefert werden.
Ein hochauflösendes Grafikdisplay mit Hintergrundbeleuchtung und eine intuitive Vier-Tasten-Bedienerführung erlauben eine schnelle und bequeme Parametrierung.
Bei der Inbetriebnahme werden alle wichtigen Größen nacheinander abgefragt. Auch beim Einlernen der Tankform muss nur schrittweise das momentan eingefüllte Volumen bzw. Gewicht eingegeben werden. Alle anderen Messgeräteparameter werden nach dem Füllen automatisch berechnet.
Über die Simulationsfunktion können die Messgrößen Höhe, Volumen, Gewicht und Strom manuell simuliert und damit der nachfolgende Zweig der Messkette überprüft werden.
Der Abgleich von Nullpunkt und Spanne ist aber – z.B. bei der regelmäßigen Überprüfung in der Werkstatt – in Druckeinheiten möglich.
Er findet seinen Einsatz besonders bei Messungen in aggressiven, korrosiven, viskosen, hochtemperierten oder erstarrenden Medien.
Merkmale
- Differenzdruckmesszelle zur Messung in drucklosen und drucküberlagerten Behältern
- Auf Füllstand ausgerichtete intuitive Bedienerführung. Berechnungen und Skalierungen übernimmt der Messumformer
- Füllstand-Assistent zur einfachen, geführten Parametrierung
- Einfaches Einlernen der Behältergeometrie
- Umfangreiche Parametrier-, Simulations- und Diagnosefunktionen
- Display stufenlos drehbar und beleuchtet
- Nennbereiche 0,25 bar bis 16 bar
- Genauigkeit 0,1 %
- Ausgangssignal 4…20 mA mit HART®-Protokoll
- Konfigurationsspeicher
- Robustes Edelstahlgehäuse, Schutzart IP 65/67
- Messstofftemperatur -90 …200°C
- Diverse metallische Trennmembranen und Beschichtungen
- NAMUR-konform (geprüft nach NE95)
- EAC-Erklärung (auf Anfrage)
Optionen
- Zulassungen/Zertifikate- Ex-Schutz für Gase und Stäube - Einstufung in SIL2- Messmittel-Zertifikat für die russische Föderation - Kalibrierschein nach EN 10204
- Absetzbare Anzeige- und Bedieneinheit
- Schutzart IP 69K
- Frontdeckel aus Edelstahl mit Sicherheitsglas

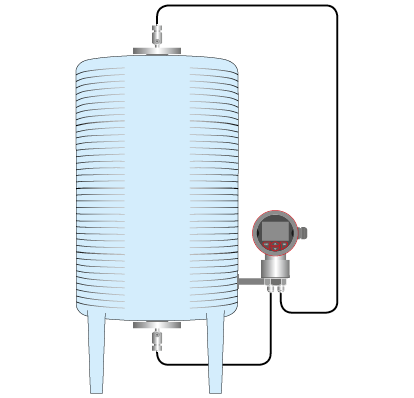

Füllstand durch Differenzdruckmessung über Druckmittler
Funktion CI4400 LEVEL, Pascal Typenreihe
Die Differenzdruckmessung mithilfe von Druckmittlern ist ideal für die Füllstandmessung, wenn beispielsweise hygienische Anforderungen oder aggressive Medien eine Trennung von Messstoff und Druckmessgerät erforderlich machen. LABOM bietet hier verschiedene Geräte an. Ein piezoresistiver Sensor mit beidseitigem Druckanschluss vereint dabei geringe Kosten mit einer erprobten, zuverlässigen Technologie – so entsteht ein im Vergleich zu anderen Differenzdruckmessgeräten besonders kostengünstiges und leistungsstarkes Gerät.
Weiterhin ermöglichen Erodierbohrungen sehr geringe Innenvolumina von bis zu 0,8 mm, was zu einer Minimierung des Temperaturfehlers führt. Der Anschluss der Druckmittler erfolgt über Fernleitungen; die Geräte - z.B. der PASCAL Ci4 - können mittels Messgerätehalter flexibel montiert werden. Die kompakten Differenzdruckmessgeräte sind mit allen LABOM-Druckmittlern und Druckübertragungsflüssigkeiten kombinierbar, so dass für jede Anlage eine individuelle, passende Lösung entwickelt werden kann.
ATC-TECHNOLOGIE ERREICHT EINEN QUANTENSPRUNG IN DER TEMPERATURSTABILITÄT VON DRUCKMITTLERN Die hochpräziese Druckmessung mit PASCAL Ci4 und ATC-Technologie (ATC = Active Temperature Compensation) reduziert den Temperaturfehler um bis zu 90 %: Für Druckmessungen werden häufig Druckmittler eingesetzt, um das Messgerät vor aggressiven Medien zu schützen, oder – z.B. in der Pharmaindustrie – um eine spaltfreie Prozessanbindung zu realisieren. So lässt sich für fast jede Druckmessaufgabe eine Lösung finden. Nachteilig beim Einsatz von Druckmittlern ist, dass durch die Prozesswärme ein sog. (Temperatur-) Messfehler entstehen kann. Als Lösungsansatz für dieses Problem hat LABOM ein Kompensationsverfahren entwickelt und implementiert. Bei der ATC-Technologie wird mit einem zusätzlichen Temperatursensor die Temperatur der Druckübertragungsflüssigkeit erfasst. Diese zusätzliche Temperaturmessung erlaubt es, den entstehenden Messfehler schnell rechnerisch zu korrigieren. Untersuchungen haben gezeigt, dass sich der Fehler im stationären Zustand bei kleinen Druckmittlern um 80-90% reduzieren lässt. Zusammen mit einer hohen Genauigkeit des Druckmessgerätes lassen sich so hochpräzise Druckmessungen realisieren.
Diagnosefunktionen
- RAM-Test Permanente Überprüfung des Schreiblesespeichers ROM-Test Permanente Überprüfung der Checksumme über den Programmspeicher
- Messbrückentest Permanente Überprüfung der Messbrücke
- CRC-Test der Parametrierung Permanente Überprüfung der Checksumme über den Parameterspeicher
Überwachung der Elektroniktemperatur Permanente Überprüfung der Elektroniktemperatur
Prozessdiagnose
Wartungstimer Überwachung der Wartungszyklen
Betriebsstundenzähler Erfassung der Betriebsstunden
Min/Max-Werte Überwachung des minimalen und maximalen Prozessdruckes und der Sensortemperatur
Messkreisdiagnose
Höhe, Volumen, Gewicht, Strom, Druck: Über die Simulationsfunktion kann jede Messgröße manuell simuliert werden
Abgleich
- Nullpunktabgleich setzen des Messwertes auf 0 bei Umgebungsdruck (bei Relativdruck- und Differenzdruckgeräten) Lagekorrektur setzen des Messwertes auf 0 bei Umgebungsdruck und im eingebauten Zustand
- Unterer Abgleich setzten des Messwertes auf den angelegten Referenzdruck (wirkt auf Nullpunkt und Spanne)
- Oberer Abgleich setzten des Messwertes auf den angelegten Referenzdruck (wirkt nur auf die Spanne)
Stromabgleich Abgleich des Stromausgangs, sodass am Ende der Messkette 4 bzw. 20 mA angezeigt wird
Anwendungsbeispiele CI4400 LEVEL, Pascal Typenreihe
Anwendungen
Der Füllstandmessumformer PASCAL Ci4 LEVEL ist geeignet zur Messung von Füllhöhe, Volumen und Gewicht in drucklosen und drucküberlagerten Behältern. Er findet seinen Einsatz besonders bei Messungen in aggressiven, korrosiven, viskosen, hochtemperierten oder erstarrenden Medien.
SOFTWARE LAB4Level ZEIGT ALLE FÜLLSTANDWERTE DIREKT AM TANK Basierend auf dem Parametrierkonzept und der Hardware des PASCAL-Ci4-Druckmessumformers hat Labom eine Bediensoftware entwickelt, die auf Füllstandanwendungen zugeschnitten ist: LAB4Level. Alle Füllstandparameter können eingegeben oder am Tank eingelernt werden. Die Eingabe erfolgt mit den vom Benutzer gewählten Einheiten für Höhe, Volumen, Gewicht und Dichte.Verschiedene Anzeigelayouts erlauben, die Darstellung an den Informationsbedarf des Benutzers anzupassen. Ein vertikaler Bargraph erlaubt mit einem Blick eine schnelle Orientierung. Die Bediensoftware enthält einen sogenannten Füllstand-Assistenten, der in einer geführten Dialogfolge alle notwendigen Parameter abfragt. Abhängig von den vorherigen Eingaben werden nur die Dialoge angezeigt, die tatsächlich benötigt werden.
Einsatzgebiete
- Verfahrenstechnik
- Chemie/Petrochemie
-
Allgemeine Prozesstechnik
