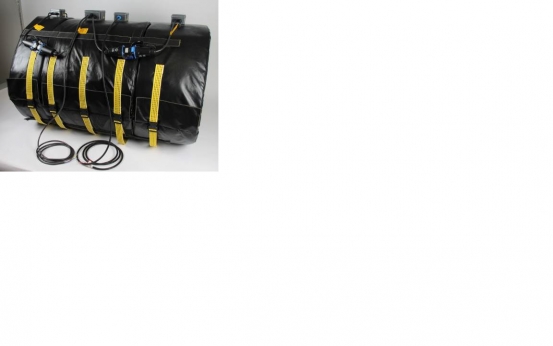

WEXHD - Ex-Fassheizer Ex-Heizmanschette für den Einsatz im explosionsgefährdeten Bereich der Zone 1/2 (Gas) und Zone 21/22 von Winkler AG
Ex-Heizmanschette für den Einsatz im explosionsgefährdeten Bereich der
Zone 1/2 (Gas) und Zone 21/22 (Staub)
für 200 L Typ: WEXHD200-230ZE800-0210XXT3
EG-Baumusterprüfbescheinigung: TPS 11 ATEX 29587 011 X
Ex-Kennzeichnung:
Gas II 2G Ex e mb IIC T3 Gb
Staub II 2D Ex e mb IIIC T120°C Db
Eine Temperaturregelung und Temperaturbegrenzung muss vorgesehen werden!
Ist die Regelung auch im Ex-Bereich empfehlen wir:
WEXRBL25-230ZE000
Ex-Regler-Begrenzer-Leistungssteller-Kombination zur Regelung und Begrenzung von elektrischen Beheizungen innerhalb und außerhalb des Ex-Bereiches mit EG-Baumusterprüfbescheinigung (ATEX)
EG-Baumusterprüfbescheinigung: TÜV 10 ATEX 556065
Ex-Kennzeichnung:
Gas Ex II 2G Ex e ib [ib Gb] mb IIC T4 Gb
Staub Ex II 2D Ex tb IIIC IP6X T90°C Db

Vorteile
-
Ex - Heizmanschetten für den Einsatz im explosionsgefährdeten Bereich der Zone 1/2 (Gas) und Zone 21/22 (Staub)
-
Systemzertifizierte Ausführung mit EG-Baumusterprüfbescheinigung
-
Betriebsspannung 230 VAC
-
Außenmantel: elektrostatisch ableitendes PTFE-beschichtetes Glasseidengewebe
-
Verschlussart: Spanngurte mit Steckschließen
-
Schutzklasse: I
-
Feuchtigkeitsgeschützt IP 65
-
Einsatz-/Umgebungstemperatur: - 40°C bis + 60°C
-
EG-Baumusterprüfbescheinigung
-
TPS 11 ATEX 29587 011 X
-
Ex-Kennzeichnung:
-
Gas Ex II 2G Ex e mb IIC T3 Gb
-
Staub Ex II 2G Ex e mb IIIC T120°C Db

Funktion WEXHD - Ex-Fassheizer
Leistungsauslegung W je nach Größe der Matten
Max. zulässige Betriebstemperatur 180°C
Sensor 2 x Ex-Pt100
Breite bitte angeben in mm, Länge bitte angeben in mm
Anschlussleitung Netz- und Sensorleitung getrennt LL=3,0 m
Temperaturklasse T3
Technische Ausführung:
Heizleiterträger: doppeltes Glasseidengewebe
Heizleiter: doppelt isolierter PTFE-Heizleiter mit Schutzgeflecht
2 x Sensoren Pt 100 ATEX Ausführung
3-Leiter (Regelung / Begrenzung)
Isolationsmaterial: Glasnadelmatte
Isolierstärke: 30 mm
Die Heizmanschette muss Temperatur geregelt und auf die erforderliche Temperaturklasse begrenzt werden.
siehe unser
WEXRBL25-230ZE000
Ex-Regler-Begrenzer-Leistungssteller- Kombination
zur Regelung und Begrenzung von
elektrischen Beheizungen innerhalb und außerhalb des Ex-Bereiches mit
EG-Baumusterprüfbescheinigung (ATEX)
Anwendungsbeispiele WEXHD - Ex-Fassheizer
Für 30L 60 LÖ 120 L 200 - 230 L Standardfässer - auch Sondergrößen sind machbar
