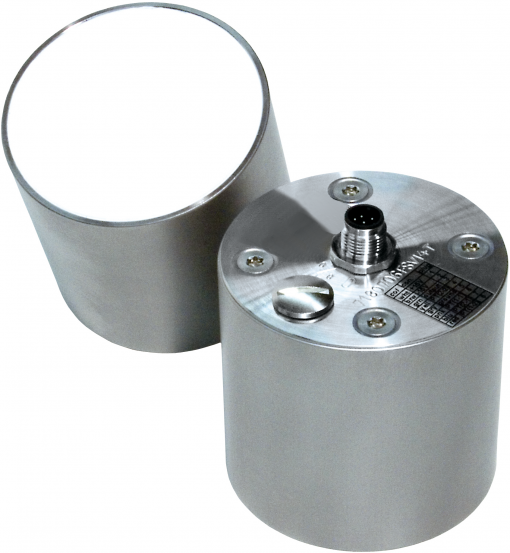

M-Sens 2 WR-Sensor Feuchtebereiche 0 ... 65 % Online Feuchtemessung Mikrowellensensor zur kontinuierlichen Materialfeuchtebestimmung von Schüttgut von Envea Process
Der Mikrowellensensor zur kontinuierlichen Feuchtigkeitsmessung
in Schüttgütern
Einfache Nachrüstung zur Messung in Behälterausläufen, Förderschnecken, auf Förderbänder, Rutschen usw.
Feuchtebereiche 0 ... 65 % (materialabhängig)
Messgenauigkeit 0,1 %
Online Feuchtemessung
unabhängig von der Materialfarbe
temperaturbeständig bis 120 °C
ATEX zertifiziert
Erfassung der Oberflächenfeuchte und der Kapillarfeuchte
Vorteile
- Unkomplizierter Einbau
- Einfachste Kalibrierung
- Stoß-, Wasser- und Abrasionsfestigkeit des gesamten Sensors
- Hohe Betriebssicherheit und lange Standzeit
- Artikel Nr.: 56-2800-1.1A M-Sens WR Basisflansch 1.4301 Material: 1.4301 Abmessungen gesamt: 136 mm x 11 mm (d x h) Abmessungen Messfenster: 77 mm x 11 mm (d x h) Gewicht: ca. 1,0 kg
-
Artikel Nr.: 56-2700 M-Sens WR Verstell-Klemmring Sensormontage, Material: 1.4301, Abmessungen gesamt: 120 mm x 10 mm (d x h), Abmessungen Befestigung: 110 mm, 3 x 7,5 mm (d x L), Gewicht: ca. 0,6 kg
Sensorversionen:
-
Artikel Nr.: 56.2005 M-Sens WR Sensor, Tmax= 80°C, Standard Sensor zur Online-Feuchtemessung für Feststoffe, max. Prozesstemperatur: 80°C, max. Umgebungstemperatur: 80°C, max. Druck: 1 bar, Schutzart: IP68, Spannungsversorgung: 24V DC, Material: 1.4301, Anschluss mit Stecker: 5x0,22mm² geschirmt, Abmessungen: 76mm x 85mm (d x h), Gewicht: 0,85 kg
-
Artikel Nr.: 56-2007 M-Sens WR Sensor, Tmax= 190°C, Sensor zur Online-Feuchtemessung für Feststoffe, max. Prozesstemperatur: 190°C, max. Umgebungstemperatur: 80°C, max. Druck: 1 bar, Schutzart: IP 68, Spannungsversorgung: 24V DC, Material: 1.4301, Anschluss mit Stecker: 5 x 0,22mm² geschirmt, Abmessungen: 170mm x 76mm (d x h), Gewicht: 1,5 kg
Auswerteeinheitversionen:
-
Artikel Nr.: 56-2200 Auswerteeinheit DINRail für M-Sens 2 Sensor WR Hutschienenelektronik MME 300, 24 VDC Achtung: keine Vorortanzeige !!!
-
Artikel Nr.: 56-0300 Feldgehäuse mit Touchscreen für M-Sens 2 Sensor WR Auswerteeinheit MME 300, 230 VAC
-
Artikel Nr.: 56-0320 Feldgehäuse mit Touchscreen für M-Sens 2 Sensor WR Auswerteeinheit MME 300, 24 VDC
Funktion M-Sens 2 WR-Sensor Feuchtebereiche 0 ... 65 %
Der M-Sens 2 WR-Sensor arbeitet auf Basis eines kapazitiven Hochfrequenzverfahrens. Dabei wird insbesondere der Unterschied der Dielektrizitätskonstante von Wasser ( DK = 80) und dem zu messenden Material ausgewertet. Da die Oberflächen- und Kapillarfeuchte eines Materials dessen Dielektrizitätszahl stark beeinflusst, kann die Feuchte bei konstanter mittlerer Schüttdichte genau ermittelt werden.
Unterstützend werden Schüttdichte bedingte Schwankungen des Messwertes durch eine interne Filterfunktion ausgeglichen. Die Kalibrierung des Systems kann leicht vom Anwender selbst vorgenommen werden. Sie erfolgt im eingebauten Zustand einfach per Knopfdruck und Eingabe des Referenzfeuchtegehalts.
Anwendungsbeispiele M-Sens 2 WR-Sensor Feuchtebereiche 0 ... 65 %
Der neue M-Sens WR wurde speziell für die kontinuierliche Material-Feuchte-Bestimmung von Feststoffen in laufenden Prozessen entwickelt. Der Einsatz der On-line – Feuchtemessung ist geeignet für Stäube, Pulver, Granulate, Hackschnitzel und sonstigen Schüttgütern in unterschiedlichen Einbaupositionen.
Der Sensor ist unkompliziert und verschleißfrei im Einbau, wobei die Kalibrierung mit Software und nach Eingabe des Referenzfeuchtegehaltes erfolgt. Der M-Sens 2 Sensor arbeitet mit einer präzisen Hochfrequenzmessung und der direkten Digitalisierung der gemessenen Dielektrizitätszahl des Materiales.
Die Messstelle besteht aus:
-
Aufschweißflansch
-
M-Sens WR Sensor mit 2 m Anschlussleitung
-
Auswerteelektronik MME300 im Wandaufbaugehäuse oder
-
als Hutschienenelektronik zum Schaltschrank- oder Gehäuseeinbau
-
Die Messsonde wird über ein vieradriges Kabel (verdrillt geschirmt max. 300m) angeschlossen.
Anwendungen:
Die Einbaumöglichkeiten sind z.B. in Förderschnecken, Schurre, auf einem Förderband, im Behälter, …
