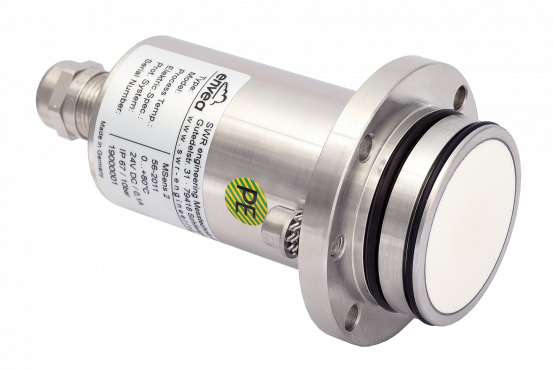

M-Sens 2 Online Feuchtemessung Mikrowellensensor zur kontinuierlichen Materialfeuchtebestimmung von Schüttgut von Envea Process
M-Sens 2 findet seinen Einsatz zur kontinuierlichen Messung der Feuchtigkeit von Feststoffen aller Art.
Der M-Sens 2-Sensor kann ideal eingesetzt werden z. B. in Behälterausläufen, Förderbändern, Förderschnecken, Mischern und Bandtrocknern.
Wichtig ist dabei, dass die messende Fläche des Sensors immer mit Material bedeckt ist.
Der M-Sens 2 ist ein berührendes Messverfahren. Die Keramikscheibe (messende Fläche) muss dabei immer mit Material bedeckt sein.
Vorteile
- Unkomplizierter Einbau
- Einfachste Kalibrierung
- Stoß-, Wasser- und Abrasionsfestigkeit des gesamten Sensors
- Hohe Betriebssicherheit und lange Standzeit
Montageanleitung Behälter
Montageanleitung Förderband
Montageanleitung Freifallrohr
Montageanleitung Schnecke
Trocknersteuerung mit Hilfe von Online-Feuchtemessung
Feuchtemessung im Mischer

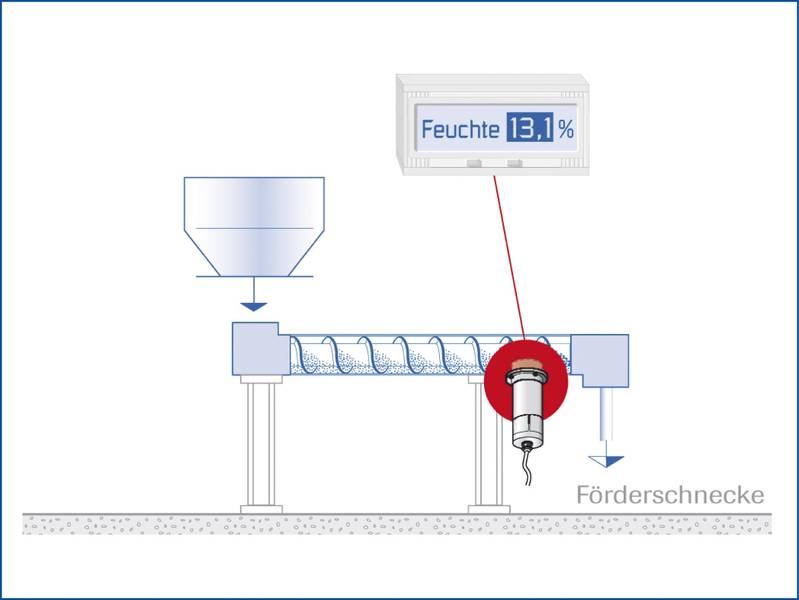

Feuchtemessung Förderschnecke
Feuchtemessung am Förderband

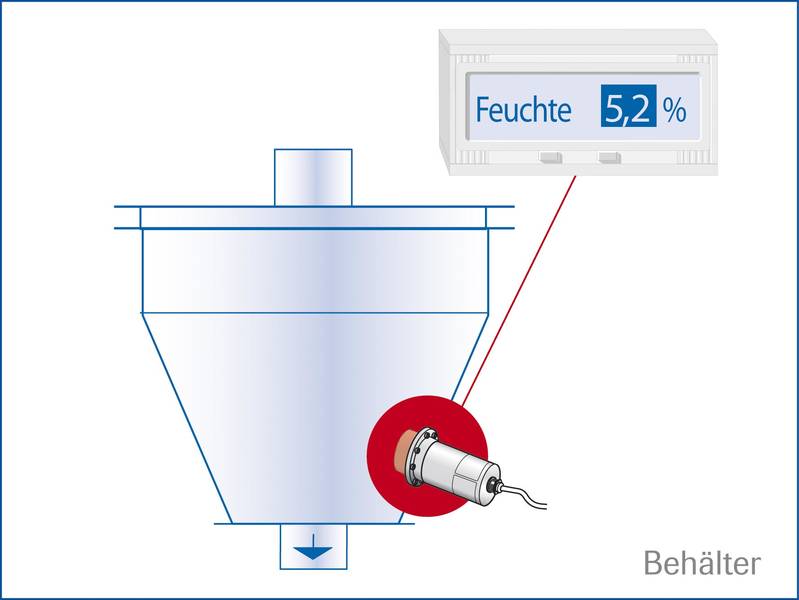

Feuchtemessung in einem Behälter
Funktion M-Sens 2
Der M-Sens 2 Sensor arbeitet auf Basis eines kapazitiven Hochfrequenzverfahrens. Dabei wird insbesondere der Unterschied der Dielektrizitätskonstante von Wasser ( DK = 80) und dem zu messenden Material ausgewertet. Da die Oberflächen- und Kapillarfeuchte eines Materials dessen Dielektrizitätszahl stark beeinflusst, kann die Feuchte bei konstanter mittlerer Schüttdichte genau ermittelt werden.
Unterstützend werden Schüttdichte bedingte Schwankungen des Messwertes durch eine interne Filterfunktion ausgeglichen. Die Kalibrierung des Systems kann leicht vom Anwender selbst vorgenommen werden. Sie erfolgt im eingebauten Zustand einfach per Knopfdruck und Eingabe des Referenzfeuchtegehalts.
Anwendungsbeispiele M-Sens 2
Der neue M-Sens wurde für die kontinuierliche Material-Feuchte-Bestimmung von Feststoffen in laufenden Prozessen entwickelt. Der Einsatz der On-line – Feuchtemessung ist geeignet für Stäube, Pulver, Granulate, Hackschnitzel und sonstigen Schüttgütern in unterschiedlichen Einbaupositionen.
Der Sensor ist unkompliziert und verschleißfrei im Einbau, wobei die Kalibrierung mit Software und nach Eingabe des Referenzfeuchtegehaltes erfolgt. Der M-Sens 2 Sensor arbeitet mit einer präzisen Hochfrequenzmessung und der direkten Digitalisierung der gemessenen Dielektrizitätszahl des Materiales.
Die Messstelle besteht aus:
- Aufschweißflansch
- M-Sens Sensor mit 2 m Anschlussleitung
- Auswerteelektronik MME300 im Wandaufbaugehäuse
- oder als Hutschienenelektronik zum Schaltschrank- oder Gehäuseeinbau
Die Messsonde wird über ein vieradriges Kabel (verdrillt geschirmt max. 300m) angeschlossen.
Anwendungen:
Die Einbaumöglichkeiten sind z.B. in Förderschnecken, Schurre, auf einem Förderband, im Behälter, …
