RF3100 Standard

RF3100 Standard Kapazitiver-Füllstand-Grenzschalter als Vollmelder, Bedarfsmelder, Leermelder, auch Ex von UWT

Der RF3100 eignet sich für alle Arten von Anwendungen in Schüttgütern wie z. B. Mehl, Getreide, Zucker, Zement, Granulate, usw., aber auch in Schlämmen und Flüssigkeiten.

Active Shield Technologie kompensiert Anbackungen/Anhaftungen an der Sonde.
Active Shield erzeugt eine Blockade für das elektrische Feld, so dass der Strom den direkten Weg von der aktiven Elektrode zur Masse durch die Anbackung hindurch nicht nehmen kann. Der Strom muss den weiteren Weg um die Anbackung herum (durch das Schüttgut) nehmen und wird dadurch von der Anbackung nicht beeinflusst.

Einbau senkrecht, waagrecht, und schräg möglich


Stabausführung:
kürzeste Länge 200 mm, bis längstens 2.500 mm, Durchmesser 10 mm

Seilausführung:
450 mm...20.000 mm, Durchmesser 4 mm

RF3100 Standard, Kapazitiver-Füllstand-Grenzschalter als Vollmelder, Bedarfsmelder, Leermelder, auch Ex von UWT

Vorteile

  • Einfache Installation und Inbetriebnahme mit automatischer Kalibrierung
  • Wartungsfrei, hohe Funtionssicherheit bei Anbackungen durch Active Shield Technologie
  • RF Technologie
  • Aktive Ansatzkompensation
  • Selbstdiagnosefunktionen
  • Autokalibrierung
EX-Bereich
RF3000

RF3000

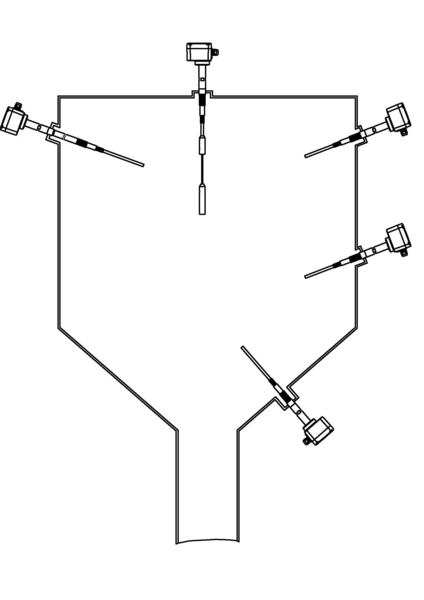

Einsatz RF3100

Einsatz RF3100

Funktion RF3100 Standard

Merkmale:

  • Füll-/Grenzstandmessung in Schüttgütern bei Prozesstemperatur: -40°C ... 240°C
  • Seitliche Belastung (Stabausführung): max. 20Nm (Stabdurchmesser 10 mm),  max 125 Nm (Rohrdurchmesser 22 mm)
  • Zugkraft (Seilausführung): max. 4 kN
  • Prozesstemperatur: -40°C bis +240°C
  • Druckbereich: -1...+25 bar
  • Sensibilität: DW-Wert >1,5
  • Versorgungsspannung: 21...230 V AC/DC, Relay DPDT

Prozessanschluss:

  • Gewinde G3/4", G1", G1 1/2", M32 x 1,5, M30 x 1,5, NPT3/4", NPT 1", NPT 1 1/4", NPT 1 1/2", Triclamp1", 2", Flansch DN100 PNB6/16, 2" 150lbs ANSIB16,5, 3", 4", 40NB

Sondenmaterial:

  • 1.4301 (SS304) / 1.4305 (SS303/304/321) und PPS oder 1.4404 (SS 316L), 1.4401 (316) für Seil, PPS

Material Sondenisolation:

  • PPS verstärkt, FDA und 1935/204/EG konform

 Zulassungen:

  • GasEx und StaubEx Zulassungen
  • ATEX II1/2D, II 2G Ex d, II 2G Ex de
  • IEC-Ex t IIIC Da/Db, d IIC Gb, de IIC Gb
  • FM CI. I, II, III Div. 1
  • EHEDG Hygiene Zulassung
  • FDA und 1935/2004/EG Lebensmittelgerechte Materialien

Anwendungsbeispiele RF3100 Standard



Gehäusevarianten:

Aluminium, druckfest, druckfest mit erhöhter Sicherheit, abgesetztes Gehäuse für Anwendungen mit Vibrationen und hohen Temperaturen

auch Kunststoff PA6 verstärkt möglich

Verschiedene Ausleger:

Seilausleger, Stabausleger

Andere Ausführungen:

RF3200 schwere Ausführung

RF3300 Hochtemperaturausführung
