SQV

SQV Schlauchquetschventil für Silikonschlauch zu Chemikaliendosierung, Probeentnahme im Labor, Industrie von Aquasant Messtechnik

Das Schlauchquetschventil wurde ursprünglich für die Arzneimittelabfüllung entwickelt.
Es lässt sich durch die Rändelschrauben ein öffnen, so dass ein Silikonschlauch bequem eingelegt werden kann. Das Ventil ist mit einem Stellungsanzeiger ausgerüstet.
Eine konstante Schlauchquetschung setzt voraus, dass der von uns spezifizierte Silikonschlauch verwendet werden muss. Dadurch ist eine störungsfreie Funktion garantiert.
Dieses neue Schlauchquetschventil kann universell in Labor und Betrieb eingesetzt werden, z.B. Chemikaliendosierung, Probeentnahme in der Abwassertechnik.

SQV, Schlauchquetschventil für Silikonschlauch zu Chemikaliendosierung, Probeentnahme im Labor, Industrie von Aquasant Messtechnik

Vorteile

04.45.30.001 Schlauchquetschventil Typ SQV 83/10

  • Steuerdruck: 4 - 6 bar
  • Arbeitsdruck: bis 1 bar
  • für Silikonschlauch LW: A-Ø 10 mm, s=2 mm, Shore:55° ±5
  • Zu- und Abluftanschluss: 4/6 mm
  • Korrosionsschutz: natureloxiert
  • Material Gehäuse: Aluminium
  • Material Dichtungen: NBR Material
  • Stempelführung: POM
  • Oberfläche: 0.6 - 0.8 RA
  • Außenmaße: ø = 45 / h = 116 mm
  • Montagegewinde: 2 x M5 x 18 / TK ø32
  • Das Ventil lässt sich durch zwei Rändelmuttern einfach öffnen,
  • so dass ein Silikonschlauch bequem eingelegt werden kann.
  • Das Ventil ist mit einem Stellungsanzeiger ausgerüstet.
  • Lieferzeit ca. 2 Wochen

04.45.30.060 Schlauchquetschventil Typ SQV11 G1/8 VAe N KV

  • od 10.0 ±0.5mm wall 1.5 ±0.25mm
  • 1 = ø = 49 / h = 142 mm
  • 1 = Silikonschlauch vernetzt, Shore: 55° ±5
  • G1/8 = 1/8" Gewinde zylindrisch
  • VAe = Gehäuse IP 53 Stahl rostfrei 316L, RA 0.8 elektropoliert
  • N = NBR Lippendichtung
  • KV = Klapp-Einhandverschluss
  • Schlauchdimension: od = 10.0 ±0.5 mm, s = 1.5 ±0.25 mm
  • Arbeitsdruck: max. 2 bar primär; max. 1 bar primär/sekundär
  • Schaltspiele: bis 10'000 mit demselben Schlauch
  • Stempelführung: PEEK
  • Gleitfett: Interflon Fin Food Lube (FDA)
  • Montagegewinde: 2 x M5 x 18 / TK ø32
  • Steuerdruck: 4 - 6 bar
  • Laser Beschriftung
  • Das Ventil lässt sich durch einen Klapp / Schraubverschluss (Hutmutter gesichert) einfach öffnen und schließen, sodass ein Silikonschlauch bequem eingelegt werden kann.
  • Alle Teile sind unverlierbar ausgeführt. Das Ventil ist
  • mit einem Stellungsanzeiger ausgerüstet.
  • Lieferzeit ca. 4 Wochen

04.45.30.0011 Schlauchquetschventil Typ SQV 83/10 316L

  • Steuerdruck: 4 - 6 bar
  • Arbeitsdruck: bis 1 bar
  • Silikonschlauch Außen-ø: AØ 10 mm, s=1.5-2 , Shore:55° ±5
  • Zu- und Abluftanschluss: 4/6 mm push in
  • Schaltspiele: bis 10'000 mit demselben Schlauch
  • Material Gehäuse: Stahl rostfrei 1.4404 (316L)
  • Material Dichtungen: NBR Material
  • Stempelführung: POM
  • Oberfläche: 0.6 - 0.8 RA satiniert
  • Ventilhöhe inkl. Rändelmutter: 116 mm
  • Ventildurchmesser: ø 45 mm
  • Montagegewinde: 2 x M5 x 18 / TK ø32
  • Laser Beschriftung: Serien-Nr. + TAG-Nr.
  • Das Ventil lässt sich durch zwei Rändelmuttern einfach öffnen,
  • so dass ein Silikonschlauch bequem eingelegt werden kann.
  • Das Ventil ist mit einem Stellungsanzeiger ausgerüstet.
  • Lieferzeit ca. 4 Wochen

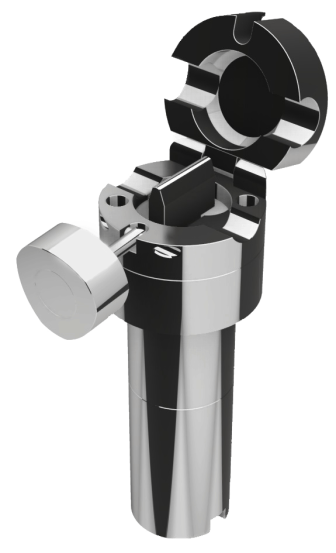

SQV1 mit offenem Deckel

SQV1 mit offenem Deckel

SQV mit Rändelschrauben

SQV mit Rändelschrauben
