MIL 8130

MIL 8130 Trennschichtnivemessung für die kontinuierliche Abtrennung von Aquasant Messtechnik

Typ: MIL
Trennschichtniveaumessung
- kontinuierlich mit Analog– und Digitalausgänge
- Inbetriebnahmeablauf mit mehrfach Produktarchivierung

Das kontinuierliche Trennschichtmessgerät Typ MIL 8130 verarbeitet das von der Messelektronik übertragene digitale Messsignal. Über die Signalleitung erfolgt auch die eigensichere Spannungsversorgung der Messelektronik im Anschlusskopf. Ein modernes Bedienungs- und Eichkonzept mit automatischer Berechnung der Mess-Spanne gestattet eine äußerst zeitsparende Inbetriebnahme der analogen Messung. Messsignal mA, Prozent- oder Impulswert werden auf dem Display wahlweise angezeigt. Als Ausgangssignal stehen ein dem Messwert entsprechendes mA-Analogsignal sowie ein Relaisausgang zur Verfügung.

Die Folientastatur mit Funktions- und voll grafischem Display trägt dazu bei, bedienungsfreundlich und sicher zu arbeiten.

Impedanzmessprinzip
Einfache Eichung durch menugeführten Inbetriebnahmeablauf
voll grafisches Display
Menügeführte Parametrierung D / F / E
Gerätedaten- und Pos. Nr. Speicherung
Geschützte Parametereingabe
Messdatenverarbeitung in Mikroprozessortechnik
ein Messeingang für MTI-Sondenanschluss
Analogausgang 4 - 20 mA mit galvanischer Trennung max. Bürde 750 Ohm
Überwachter Messkreis von Sonde bis Relais
Drahtbruchsicherung und Störungsüberwachung bei 4–20 mA-Betrieb
Störmeldung programmierbar auf Analogausgang 0.5-4.0 mA / 20,0-.22,0 mA
Störmeldeanzeige Zeit/Datum
2 Relaisausgang pot. freien Umschaltkontakt Grenzwert
mA- Ausgang- und Grenzwertsimulation
RS232-/ RS 485-Schnittstelle
Netz 24 V AC/DC polungsunabhängig
ATEX Ex-Ausführung II (2) G [Ex ia] IIC / [Exd ia]; SEV 09 ATEX 0132; CE 1254 EMV STS 024 CE
19"-Einschub mit Aluminium-Stahl-Gehäuse; IP 20 Höhe 3 HE; Breite 12 TE Frontplatte: Höhe x Breite 128 x 61 mm / Einschub: Höhe x Breite x Tiefe 100 x 60 x 160 mm

Typ: MIL 8130 IIC V1.1x 24V A/G Artikel-Nr.: 02.32.67.04 4642

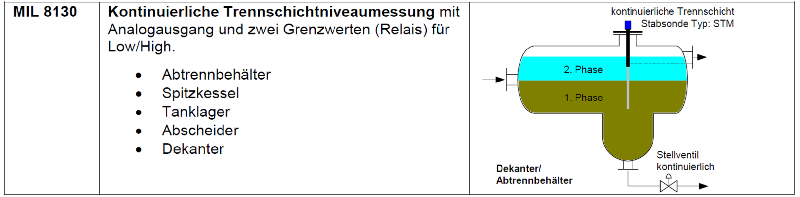

Einsatz MIL 8130
