NR3100 NivoRadar® Kontinuierliche Füllstandmessung von Schüttgut und Flüssigkeit von UWT

Kontinuierliche Füllstandmessung

78GHz FMCW-Radar Füllstandmessumformer
Einsatz in nahezu allen Schüttgütern
Montage mit verschiedenen Flanschanschlüssen
Messbereich bis zu 100m
Komfortable Füllstandüberwachung über 4-20mA Signal mit kostengünstigem Nivotec® 3500/4500
Schnellstart-Assistent und Plug-on-Display für Programmierung und Diagnose werden auch unserem hohen Anspruch an Benutzerfreundlichkeit gerecht.

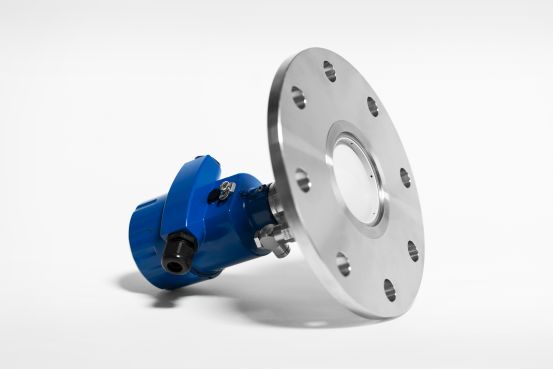

NR3100, NivoRadar® Kontinuierliche Füllstandmessung von Schüttgut und Flüssigkeit von UWT

Vorteile

  • 4° enge Strahlkeule für große Messbereiche und für schmale Silos
  • Hohe Sensbilität durch hohe Reflexion vom Produkt
  • Einfache Inbetriebnahme durch Schnellstartmenü
  • Einfache Bedienung und Diagnose durch das aufsteckbare Programmierdisplay
  • Prozesstemperatur bis 200°C

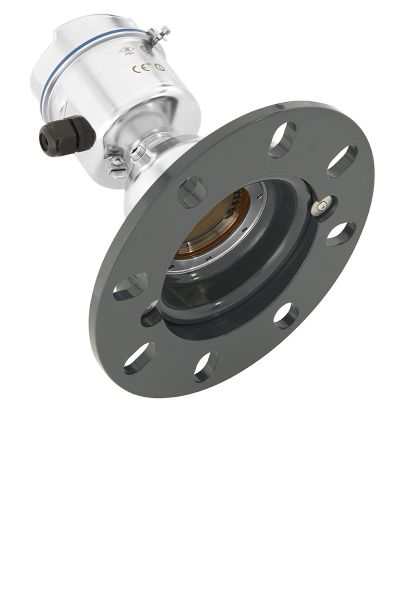

  • Flanschbündige Linsenantenne mit integrierter Luftspüleinrichtung
  • Integrierter Verstellflansch für optimale Ausrichtung des Sensors
EX-Bereich
NivoRadar NR3100

NivoRadar NR3100

Funktion NR3100

Gehäuse Edelstahl 1.4404 (316L), IP68

Zulassungen CE, ATEX, CSA, FM

Prozesstemperaturbereich -40°C bis +200°C

Druckbereich+3bar

max.Versorgungsspannung24V DC (max. 30V DC) bei max. 550Ohm Schleifenwiderstand

Messbereich 40m/100m

Material Linse PEI (40m)/PEEK (100m)

Signalausgang 4 .. 20mA,2-Leiter

Kommunikation HART

Messstoffbedingungen DK >1,6

Prozessanschluss Flachflansch 3"/80mm, 4"/100mm, 6"/150mm in Edelstahl 1.4301 (304), 1.4404 (316L) oder mit Verstellvorrichtung aus lackiertem Aluminium

Programmierung über Display und Programmiertasten oder über HART Schnittstelle und FDT/Simatic PDM

Anwendungsbeispiele NR3100

Einsatz: Durch die robuste Edelstahl-Konstruktion behauptet sich der NR 3000 in industriellen Anwendungen. Das Gerät arbeitet mit 78 GHz Hochfrequenz und hat dadurch eine sehr enge Strahlkeule. Dadurch gibt es praktisch keine Störgeräusche am Montagestutzen, dafür jedoch optimale Reflexionen von Schüttgütern mit Schüttkegeln. Über die Ausrichteinheit kann der NR 3000 perfekt ausgerichtet werden, da die Strahlkeule auf den gewünschten Punkt fixiert werden kann, z.B. auf den Abzugspunkt des Silos. Die Linsenantenne mit hoher Beständigkeit gegen Materialablagerungen bietet einen Spülanschluss (Luft) für die Selbstreinigung von extrem klebrigen Feststoffen. Durch das aufsteckbare Display wird die Programmierung und Diagnose vor Ort zum Kinderspiel.
