CI4200 - Typenreihe Füllstandmessumformer PASCAL Ci4 LEVEL für offene Behälter -> Datenblatt F2-010 von LABOM

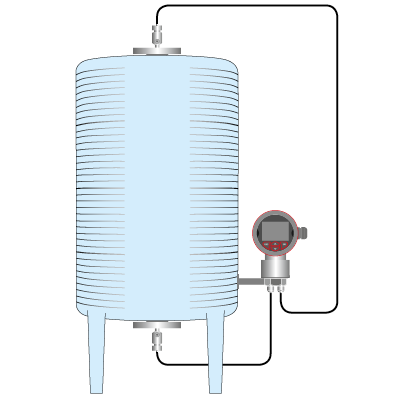

Die Differenzdruckmessung mithilfe von Druckmittlern ist ideal für die Füllstandmessung, wenn beispielsweise hygienische Anforderungen oder aggressive Medien eine Trennung von Messstoff und Druckmessgerät erforderlich machen. LABOM bietet hier verschiedene Geräte an. Ein piezoresistiver Sensor mit beidseitigem Druckanschluss vereint dabei geringe Kosten mit einer erprobten, zuverlässigen Technologie – so entsteht ein im Vergleich zu anderen Differenzdruckmessgeräten besonders kostengünstiges und leistungsstarkes Gerät.

Weiterhin ermöglichen Erodierbohrungen sehr geringe Innenvolumina von bis zu 0,8 mm, was zu einer Minimierung des Temperaturfehlers führt. Der Anschluss der Druckmittler erfolgt über Fernleitungen; die Geräte - z.B. der PASCAL Ci4 - können mittels Messgerätehalter flexibel montiert werden. Die kompakten Differenzdruckmessgeräte sind mit allen LABOM-Druckmittlern und Druckübertragungsflüssigkeiten kombinierbar, so dass für jede Anlage eine individuelle, passende Lösung entwickelt werden kann.

Highlights

• Hydrostatische Füllstandmessung mit revolutionärem, intuitivem Bedienkonzept
• Gleichzeitige Messung und Anzeige von Füllhöhe, -volumen und -gewicht möglich
• Frei wählbare Einheiten für Höhe, Volumen, Gewicht und Dichte
• Eingabe aller Parameter in den gewählten Einheiten
• Alle Berechnungen berücksichtigen korrekt die gewählten Einheiten
• Alle Parameter für Füllstand am Tank einlernbar

• Berechnung der Füllstandgrößen

• Füllhöhe

• Berechnung der Füllhöhe aus dem gemessenen, hydrostatischen Druck und der Dichte des Mediums
• Durch Höhenoffset muss der Bezugspunkt für Füllstandwerte (Füllstand-Null) nicht auf Höhe des Druckanschlusses liegen
• Füllvolumen
• Berechnung des Füllvolumens aus der Füllhöhe und der hinterlegten Tankform
• Die Tankform wird in Höhe/Volumen-Paaren abgebildet und ist deshalb unabhägig von z.B. der Dichte.

• Füllgewicht*

• Berechnung des Füllgewichts aus Füllvolumen und Dichte
• Berechnung berücksichtigt die gewählten Einheiten für Volumen, Gewicht und Dichte.
• Änderung des Mediums (andere Dichte) wird korrekt berücksichtigt.
• * Physikalisch korrekt wäre es, bei der Füllmenge von „Masse“ zu sprechen. Im Sprachgebrauch hat sich jedoch der nicht eindeutige Begriff „Gewicht“ eingebürgert. Ziel des Parametrierkonzeptes ist ein intuitiver Zugang. Im Folgenden wird deshalb der Begriff „Füllgewicht“ und nicht „Füllmasse“ verwendet.

Parametrierkonzept

Für die hydrostatische Füllstandmessung sind die Dichte des Messstoffes, der Bezugspunkt für Füllstandwerte (Füllstand-Null) sowie die Tankform (für Volumen und Gewicht) erforderlich. Für die Wandlung einer Füllstandgröße in einen Stromwert muss zudem die Skalierung des Stromausgangs angegeben werden.

Dichte

• Die Einheit für Eingabe und Anzeige der Dichte kann frei gewählt werden.
• Die Berechung der Füllstandgrößen berücksichtigt korrekt die gewählte Einheit.

• Füllstand-Null / Höhenoffset

• Entkopplung von Druck- und Füllstandmessung durch Einführung eines frei definierbaren Bezugspunktes für die Füllstandmessung („Füllstand-Null“).
• Einführung eines „Höhenoffsets“ als Abstand zwischen „Druck-Null“ und „Füllstand-Null“.
• Höhenoffset ist positiv, wenn FüllstandNull oberhalb der Druck-Null liegt.
• Bei einem Höhenoffset von Null liegt die Füllstand-Null auf Höhe des Druckanschlusses.

Tankform

Eingabe der Tankform als Füllhöhe/Füllvolumen-Paare in den eingestellten Einheiten. Speicherung mit korrekter Einheit.

• Keine händische Umrechnungen in Druck oder Prozent
• Keine Verfälschung der Tankform bei Änderung der Dichte

Keine falsche Darstellung bei Umstellung einer Einheit

Alle Tabellenpunkte (Höhe und Volumen) beziehen sich auf die Füllstand-Null. Die Tankform kann dadurch unabhängig von der Position der Druckmessung eingegeben werden.

Punkte können nachträglich hinzugefügt und gelöscht werden, auch zwischen bestehenden Tabellenpunkten.

Einlernen der Tankform und manuelle Eingabe können kombiniert werden.

Skalierung des Stromausgangs

Frei wählbar, ob Höhe, Volumen, Gewicht oder Druck am Stromausgang ausgegeben werden soll. (Volumen/Gewicht erfordert aktive Tankform-Tabelle)

Skalierung des Stromausgangs kann frei gewählt werden. Füllstand-Null kann, muss aber nicht 4 mA entsprechen.

Parametrierung durch Angabe der Füllstandgröße bei 4 und 20 mA.

Zusammenfassung Parametrierkonzept

1. Die Höhe wird mittels Dichte und Höhenoffset aus dem gemessen Druck ermittelt.

2. Das Volumen wird mittels Tankformtabelle aus der Höhe ermittelt.

3. Das Gewicht wird mittels Dichte aus dem Volumen ermittelt.

4. Durch manuelle Auswahl wird bestimmt, welche dieser Messgrößen am Stromausgang ausgegeben werden soll.

5. Durch die Parameter „Wert bei 4 mA“ und „Wert bei 20 mA“ wird der Stromausgang skaliert.

Parametrierung

• Menüstruktur und Bedienkonzept für hydrostatische Füllstandmessung optimiert
• Spezielles Füllstandmenü fasst alle relevante Funktionalität für Füllstand zusammen
• Dichte, Höhenoffset und Tankform können eingegeben oder eingelernt werden

Komfortable, geführte Parametrierung mittels Füllstand-Assistent

Füllstand-Assistent

Geführte Eingabe aller notwendigen Parameter

Dichte einlernen

Gerät kann aus anliegenden Druck und eingegebener Füllhöhe die Dichte berechnen. Voraussetzung: Höhenoffset korrekt eingestellt Eingeben der aktuellen Füllhöhe, bezogen auf die Füllstand-Null Berechnung der Dichte durch das Gerät und Vorschlag zur Übernahme

Höhenoffset einlernen

Gerät kann aus anliegendem Druck den Höhenoffset berechnen, wenn der Tank bis zur Füllstand-Null gefüllt ist. Voraussetzung: Dichte korrekt eingestellt

Tankform einlernen

• Komfortable Unterstützung für das Einlernen der Tankform
• Auslitern der Tankform durch Befüllen und Entleeren möglich
• Einlernen der Tankform kann unterbrochen und später wieder aufgenommen werden
• Auslitern kann bei beliebigem Füllstand begonnen werden. Gerät rechnet Tabellenwerte selbständig auf Füllstand-Null um.

• Anzeige

• Alle Füllstandgrößen gleichzeitig darstellbar, auch in Kombination mit anderen Informationen.
• Zwei spezielle, zusätzliche Anzeigelayouts für Füllstandmessungen; vertikaler Bargraph symbolisiert Tank und dessen Füllstand
• Abgleich / Justage
• Nullpunktversatz der Druckmessung durch Einbaulage kann durch Lagekorrektur behoben werden.
• Bei einer Re-Kalibrierung kann das Gerät weiterhin mittels Druckvorgabe abgeglichen werden.
• Separater Abgleich des Stromausgangs möglich, um Abweichungen in der nachfolgenden Messkette zu korrigieren.
• Füllstand-Abgleich durch Einlernen der Füllstandparameter wie Höhenoffset, Dichte, Tankform etc. möglich.

• Simulation

• Alle Messgrößen (Füllhöhe, Volumen, Gewicht, Druck) sowie der Strom können vom Gerät simuliert werden.
• Eingabe des Simulationswertes in der eingestellten Einheit.

• Schleppzeiger

• Schleppzeiger für alle Messgrößen (Füllhöhe, Volumen, Gewicht, Druck) sowie Sensortemperatur.

Anwendungen

Der hydrostatische Füllstandmessumformer PASCAL Ci4 LEVEL ist geeignet für die Messung von Füllhöhe, Volumen und Gewicht an offenen Behältern.

SOFTWARE LAB4Level ZEIGT ALLE FÜLLSTANDWERTE DIREKT AM TANK Basierend auf dem Parametrierkonzept und der Hardware des PASCAL-Ci4-Druckmessumformers hat Labom eine Bediensoftware entwickelt, die auf Füllstandanwendungen zugeschnitten ist: LAB4Level. Alle Füllstandparameter können eingegeben oder am Tank eingelernt werden. Die Eingabe erfolgt mit den vom Benutzer gewählten Einheiten für Höhe, Volumen, Gewicht und Dichte.Verschiedene Anzeigelayouts erlauben, die Darstellung an den Informationsbedarf des Benutzers anzupassen. Ein vertikaler Bargraph erlaubt mit einem Blick eine schnelle Orientierung. Die Bediensoftware enthält einen sogenannten Füllstand-Assistenten, der in einer geführten Dialogfolge alle notwendigen Parameter abfragt. Abhängig von den vorherigen Eingaben werden nur die Dialoge angezeigt, die tatsächlich benötigt werden.

Einsatzgebiete

• Verfahrenstechnik
• Pharmazie
• Lebensmittelindustrie
• Chemie/Petrochemie
• Allgemeine Prozesstechnik
• Bestellbeispiel:

CI4203 – A1053 – F1 – Y11 – T220 – K1085 – K185 – G1 – L22 - …

Zubehör

MC1140 Wandgehäuse für das absetzbare Grafikdisplay mit Bedienelement vom PASCAL Ci4 Material Edelstahl, einschließlich Frontdeckel und Blinddeckel mit Rundsteckverbinder M12x1 aus Edelstahl, inkl. Dichtungen

MZ8120-A11 Montagesatz für Wandgehäuse 2 Befestigungsbügel für Rohr- und Gestellbefestigung Ø 30-50 mm, inkl. Muttern und Unterlegscheiben

MZ8120-A12 2 Befestigungsbügel für Rohr- und Gestellbefestigung Ø 40-64 mm, inkl. Muttern und Unterlegscheiben

MC1020 HART-Modem für RS 232-Schnittstelle

MC1040 USB-Schnittstelle MC1041 USB-Schnittstelle, Ex
